Maßgeschneiderte Demulgatoren entwickeln: Grenzflächenrheologische Messungen an Erdölemulsionen

Dr. Daniel Frese , Dr. Martin Kirchner, Dr. Thomas Willers et al., Krüss GmbH

Bei der tertiären Förderung von Erdöl kommt es zur Bildung von Wasser-in-Öl (w/o)-Emulsionen. Demulgatoren spalten diese Emulsionen auf und ermöglichen somit eine Entwässerung und Entsalzung des Erdöls. Dies ist notwendig, um durch die Entwässerung Energie bei der Erdölverarbeitung einzusparen, um Korrosionsprobleme in der Raffinerieaufbereitung zu umgehen und um Druckschwankungen beim Öltransport in Pipelines zu verringern.

Um die geeigneten Demulgatoren für den Einsatz in der Praxis auszuwählen, wurden grenzflächenrheologische Messungen nach der Methode des oszillierenden Tropfens durchgeführt.

Mit dieser Methode wurde die strukturmechanische Festigkeit bei Demulgatoreinsatz und somit der Zerfall der w/o-Emulsion vorausgesagt. Der optimierte Demulgator wurde in der Praxis an Erdölbohrfeldern getestet und führte zu einem niedrigeren Salzgehalt im Öl sowie zur Reduzierung des Pumpendrucks.

Hintergrund

Während der Erdölförderung kommt es zur Bildung von Wasser-in-Öl (w/o)-Emulsionen. Diese haben im Wesentlichen zwei große Nachteile im weiteren Erdölgewinnungsprozess:

1. (w/o)-Emulsionen sind viskoser als das Öl selber und ihr Transport (z. B. von der Förderstätte zur Raffinerie) erfordert hohe Pumpleistungen, was den Energiebedarf erhöht und die Lebensdauer der Pumpen beeinträchtigt.

2. Die disperse Phase der (w/o)-Emulsionen ist chlorid-haltiges Salzwasser, welches Korrosionsprobleme in der Raffinerieaufbereitung verursacht.

Einen wesentlichen Beitrag zur Stabilisierung solcher Emulsionen leistet die im Rohöl vorhandene Substanzklasse der Asphaltene. Asphaltene stabilisieren w/o-Emulsionen, da sie an der Öl-Wasser Phasengrenze ein "hartes" molekulares Netzwerk bilden. Solche Grenzflächenfilme haben einen viskoelastischen Charakter und weisen einen hohen Speichermodul (=Elastizitätsmodul) auf. Die Studie fokussiert sich daher auf den Einfluss der Asphaltene auf die Filmstabilität.

Um Probleme zu umgehen, die durch Bildung von (w/o)-Emulsionen in der Erdölproduktion auftreten, werden Demulgatoren eingesetzt. Diese spalten die Emulsionen auf und machen eine Entwässerung und Entsalzung des Erdöls möglich [1].

Die Auswahl eines geeigneten Demulgatorsystems muss an die global verschiedenen Erdölzusammensetzungen sowie daran, ob eine Land- oder Tiefseebohrung vorliegt, angepasst werden. Als Konsequenz daraus ist eine aufwendige Optimierung der Demulgatorsysteme notwendig, was den Einsatz der Demulgatoren je nach Ölpreis oft unwirtschaftlich macht.

Zur individuellen Anpassung werden Demulgatoren zunächst im Labor anhand kleiner Probenmengen analysiert. Ist dies zufriedenstellend gelungen, reicht es aus, das Ergebnis nur einmalig anhand aufwändigerer Untersuchungen im realen Umfeld, d. h. am Ölfeld zu überprüfen. Eine ausschließliche Optimierung der Demulgatoren in der Lagerstätte wäre deutlich zeitaufwändiger und kostenintensiver. Die Grenzflächenrheologie ist hierbei eine geeignete Methode, um in Modellversuchen die Demulgatorsysteme zu untersuchen und zu optimieren.

Im Folgenden wird die Methodik der Grenzflächenrheologie erläutert und gezeigt, wie man vom Modellversuch zu den optimalen Ergebnissen an realen Erdölfeldern gelangt. Der im Modellversuch optimierte Demulgator (OU-1 + CAPB) wird mit einem etablierten industriellen Demulgator (Pralt-11A) verglichen. Hierbei wird gezeigt, dass der optimierte Demulgator gegenüber Pralt-11A zur verbesserten Entwässerung und Entsalzung sowie zu einer Verringerung der Pumpendrücke führt.

Experimenteller Teil
Grenzflächenrheologische Messungen nach der Methode des oszillierenden Tropfens

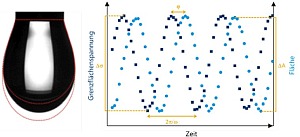

Abb.1: Schematische Darstellung der Messung
viskoelastischer Eigenschaften der Grenzflächen nach
der Methode des oszillierenden Tropfens.
Links ist das Profil eines hängenden Tropfens gezeigt.
Das Volumen wird bei gleichbleibender Amplitude
periodisch verändert (angedeutet durch die roten
Linien). Rechts sind die sinusoidalen Kurvenverläufe der
Grenzflächenspannung (Δσ) und der Fläche (ΔA) gezeigt,
sowie die< Phasenverschiebung (φ) und die
Schwingungsperiode (2π/ω).

Die Grundlage für die Bestimmung dilatativer rheologischer Eigenschaften der Grenzfläche - also die Untersuchung, wie Grenzflächen auf Veränderung (Vergrößerung/Verkleinerung) ihrer Fläche reagieren - bildet die Messung der dynamischen Grenzflächenspannung bei gleichzeitiger Tropfenoszillation [2, 3].

Hierbei wird das Volumen eines hängenden Tropfens periodisch variiert und die resultierende Grenzflächenspannung anhand des optisch detektierten Tropfenprofils zeitabhängig kalkuliert.

Der Verlauf der Grenzflächenspannung als Antwort auf die Tropfenoszillation ist im hohen Maße empfindlich gegenüber Demulgatoren an der Flüssigkeitsgrenzfläche. Deswegen ermöglicht die Untersuchung der Tropfenoszillation ein Urteil über die Dicke und Festigkeit einer Grenzflächenschicht. Das Messprinzip ist in Abbildung 1 gezeigt.

Anhand der Änderung der Tropfenoberfläche (ΔA), der mittleren Tropfenoberfläche (A₀) sowie der Änderung der Grenzflächenspannung (Δσ) kann der komplexe viskoelastische Modul E* berechnet werden:

Über die ermittelte Phasenverschiebung φ kann der viskoelastische Modul unterteilt werden in Speichermodul E' und Verlustmodul E'' gemäß:

E' = |E*| cos φ
E'' = |E*| sin φ

Instrumente und Proben

Tab.1: Abkürzung der verwendeten Substanzen
und ihre Bedeutung.

Die rheologischen Eigenschaften verschiedener Grenzflächen wurden mit dem Drop Shape Analyzer - DSA 30 unter Einbezug des zusätzlichen Moduls für die Grenzflächenrheologie, (Oszillating Drop Module, ODM) untersucht. Als Modellölphase wurden Toluollösungen von aus Erdöl extrahierten Asphaltenen unterschiedlicher Konzentration verwendet. [1].

Es wurden Tropfen der Modellölphase in umgebender wässriger Phase gebildet. In die wässrige Phase wurden später auch verschiedenen Demulgatoren gegeben. Die untersuchten Demulgatorsubstanzen sind in der Tabelle 1 angegeben. Für die Tropfenoszillation wurde eine Sinusschwingung mit einer Periodendauer von 5 Sekunden verwendet. Während der Oszillation betrug die Variation der Tropfenoberfläche = 10 - 15 % [4].

Ergebnisse
Rheologische Eigenschaften von Grenzflächenfilmen

Alle im Folgenden gezeigten Experimente und Ergebnisse wurden im Rahmen der Promotionsarbeit von Mingazov (Kasaner Nationale Technische Universität, Russland) durchgeführt, erzielt und publiziert [1].

In einem ersten Schritt wurden mit Hilfe grenzflächenrheologischer Messungen die Bedingungen für die Bildung von stabilen Adsorptionsfilmen an der Grenzfläche zwischen den in Toluol gelösten Asphaltenen und Wasser untersucht. Zwei Parameter waren hierbei von Interesse: die Asphaltenkonzentration in der Lösung und die Zeit der Bildung besagter Adsorptionsschichten. Mithilfe der Methode des hängenden Tropfens wurde die zeitliche Veränderung der Grenzflächenspannung von Asphalten-Toluollösungen gegen Wasser bei verschiedenen Asphaltenkonzentrationen untersucht (Abbildung 2).

Die Grenzflächenspannung fällt für alle Konzentrationen mit der Zeit ab und nach 15 Minuten streben alle Kurven gegen einen konstanten Gleichgewichtswert. Aus den ermittelten Gleichgewichtswerten wurde eine Isotherme für die Grenzflächenspannungen gegen verschiedene Asphaltenkonzentrationen aufgetragen (Abbildung 3). Die erhaltene Isotherme zeigt ein Minimum bei c = 2,44 g/L, welches, analog zur kritischen Mizellbildungskonzentration (CMC), mit der Aggregation der Asphaltene in Lösung assoziiert werden kann.

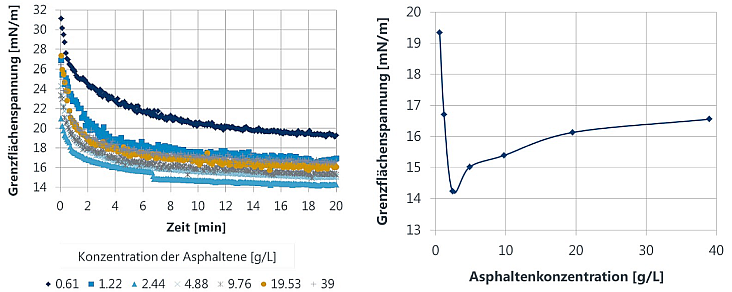

Abb.2: Zeitliche Veränderung der Grenzflächenspannung von Toluollösun-gen gegen Wasser bei verschiedenen Asphaltenkonzentrationen.
Abb.3: Isotherme der Gleichgewichts-Grenzflächenspannungen für die untersuchten Asphaltenlösungen.

Der Speichermodul des Grenzflächenfilms weist bei einer Asphaltenkonzentration analog zur CMC ein Maximum auf [4]. Da sich Änderungen der Grenzflächenrheologie durch Zugabe von Demulgatorsubstanzen bei dieser Konzentration am sensitivsten nachweisen lassen, wurden die weiteren Untersuchungen an Asphaltenlösungen mit Konzentrationen entsprechend der CMC durchgeführt.

Abb.4: Veränderung des Speichermoduls der Grenzflächenschicht
zwischen den in Toluol gelösten Asphaltenen und Wasser,
aufgetragen gegen die Zeit für folgende Demulgatorsysteme:
A) ionische Demulgatoren;
B) Oligourethan OU 1-demulgatorbasierte Mischsysteme.

Abbildung 4 zeigt die zeitliche Veränderung des Speichermoduls für die verschiedenen untersuchten Demulgatorsubstanzen. Innerhalb von 20 Minuten bildet sich eine Adsorptionsschicht bestehend aus Asphaltenen aus (initialer Anstieg des Speichermoduls).

Im weiteren Versuchsverlauf (bis 100 min) setzen eine Strukturierung der Asphalten-Adsorptionsschicht ein, bis sich der Speichermodul stabilisiert hat. Nach 100 min wurden jeweils unterschiedliche Demulgatorsubstanzen in die wässrige Phase gegeben und die zeitliche Veränderung des Speichermoduls untersucht. Abbildung 4A zeigt den Verlauf für ionische Demulgatoren, Abbildung 4B denjenigen für oligourethanbasierte Mischsysteme.

Die Einführung der ionischen Tenside in das Modellsystem führt zu einer Steigerung des Speichermoduls (Abbildung 4A). Dabei führt OAPB zum höchsten gemessenen Anstieg. Ionische Tenside eignen sich somit für das untersuchte System nicht als Demulgatoren. Im Gegensatz dazu bedingen die oligourethan-basierten Mischsysteme eine Abnahme des Speichermoduls (Abbildung 4B) und eignen sich sehr gut als Demulgatoren.

Das Mischsystem OU 1 + CAPB zeigt den niedrigsten Wert für den Speichermodul, welcher mit der geringsten strukturmechanischen Festigkeit korreliert und zum Zerfallen der (w/o)-Emulsion führt. Das System OU-1 + CAPB stellt also den optimalen Demulgator aus der Vorversuchsreihe dar.

Vergleich zweier Demulgatoren im Feldversuch

Die durch Vorversuche optimierte Mischung von Oligourethanen und ionischen Demulgatoren (OU-1 + CAPB) führt also zu einer Erniedrigung der struktur-mechanischen Festigkeit der Emulsionen. Dieses optimierte Demulgatorsystem wurde nachfolgend in einem Feldversuch getestet.

Das System OU-1 + CAPB wurde direkt in Erdöllagerstätten sehr erfolgreich eingesetzt. Verglichen mit einem industriell eingesetzten Standard-Demulgator (Pralt-11A) konnte der Pumpendruck beim Öltransport gesenkt und Druckschwankungen konnten reduziert werden (Abbildung 5). Das gewonnene Erdölprodukt wies weiterhin einen niedrigeren Wasser- und Salzgehalt auf (Abbildung 6). So konnte aus einem einfachen Modellversuch heraus der gesamte Erdölproduktionsprozess hinsichtlich des Demulgator-Einsatzes optimiert werden.

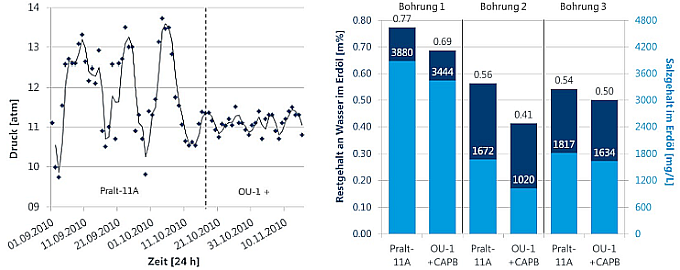

Abb.5: gemessene Druckerhöhungen auf die Pumpen bei Anwendung des optimierten Demulgatorsystems verglichen mit dem Referenz-Demulgator.
Abb.6: Restgehalt an Wasser (angegeben in Massenprozent m%) und Salz für das optimierte Demulgatorsystem und für den Referenz-Demulgator, gemessen an 3 verschiedenen, räumlich getrennten Erdölbohrungen.

Zusammenfassung

Der Einfluss verschiedener Demulgatorsysteme auf die strukturmechanische Festigkeit der Asphalten/Toluol-Wasser-Grenzfläche wurde unter Verwendung der Methode des oszillierenden Tropfens untersucht. Der aus diesen grenzflächenrheologischen Experimenten bestimmte Speichermodul erlaubt eine Aussage über die Stabilität von (w/o)-Emulsionen und diente hier zur Ermittlung des optimalen Demulgatorsystems.

Das Mischsystem OU-1 + CAPB, welches den höchsten Abfall des Speichermoduls bewirkte, wurde ausgewählt, um in der Praxis die Auswirkungen auf Pumpendruck sowie Wasser- und Salzgehalt zu testen. Das ausgewählte Demulgatorsystem führte zu niedrigeren Pumpendrücken und einem geringeren Gehalt an Wasser und Salz im Erdöl im Vergleich zum bis dato auf den Erdölbohrfeldern eingesetzten Referenz-Demulgatorsystem. Die hier dargestellten Daten zeigen daher beispielhaft, wie einfache und kostengünstige grenzflächenrheologische Analysen sich zur Optimierung von Feldprozessen in der Erdölindustrie eignen.
